- KHC氣動葫蘆控制手柄
-
品牌韓國KHC
| 型號 | KAH1-0600 | |
| 額定載荷 | 氣動葫蘆控制手柄 | |
| 行程 | ||
| 氣壓 | ||
| 提升速度 | ||
| 耗氣量 | ||
| 重量 | ||
KHC氣動葫蘆控制手柄
2014-12-29 08:34:33瀏覽： 7872次
KHC氣動葫蘆控制手柄，控制，氣源充足情況下，可有效控制氣源流量，調節起升速度。分為固定式氣動葫蘆控制手柄、運行式氣動葫蘆控制手柄兩種。
KHC氣動葫蘆控制手柄實物圖片：

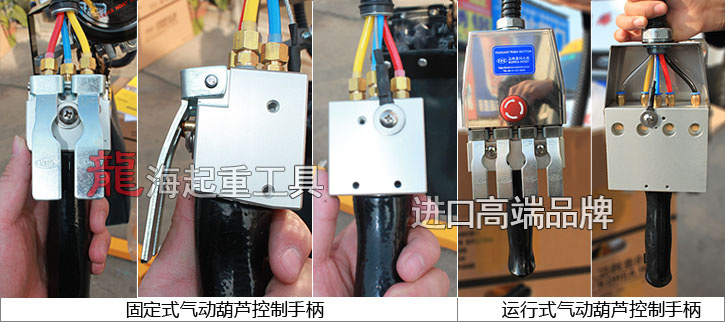

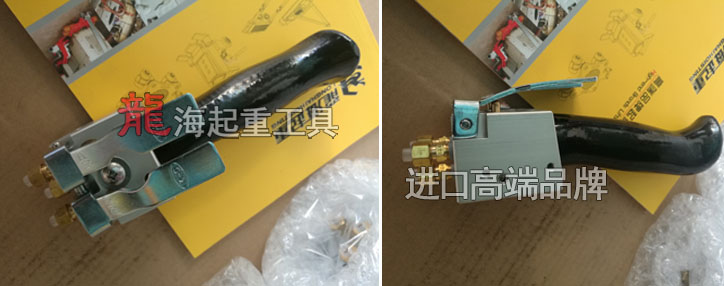

【KHC氣動葫蘆控制手柄實物圖片】

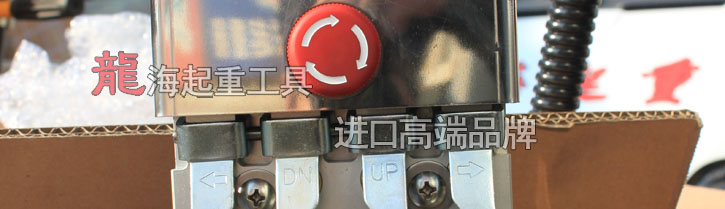

【KHC氣動葫蘆控制手柄細節圖片】

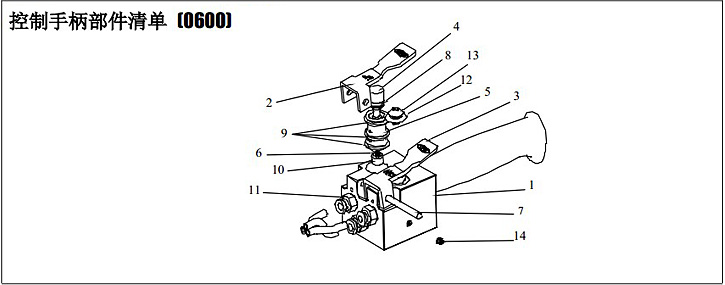

KHC氣動葫蘆控制手柄組件結構圖：（控制手柄型號：KAH1-0600）
| NO. | 部件型號 | 描述 | 數量 | NO. | 部件型號 | 描述 | 數量 | |
| 1 | KAH1-0601 | 控制手柄主體座 | 1 | 8 | KAH1-0608 | 封條 | 2 | |
| 2 | KAH1-0602 | 上升按鈕 | 1 | 9 | KAH1-0609 | O型圈 | 6 | |
| 3 | KAH1-0603 | 下降按鈕 | 1 | 10 | KAH1-0610 | 封條 | 2 | |
| 4 | KAH1-0604 | 線軸 | 2 | 11 | KAH1-0611 | 接頭 | 3 | |
| 5 | KAH1-0605 | 缸體 | 2 | 12 | KAH1-0612 | 墊片 | 1 | |
| 6 | KAH1-0606 | 彈簧 | 2 | 13 | KAH1-0613 | 螺釘 | 1 | |
| 7 | KAH1-0607 | 銷 | 1 | 14 | KAH1-0614 | 螺釘 | 14 |
