- 東星氣動平衡器控制手柄
-
品牌韓國DONGSUNG東星
| 型號 | CH | |
| 額定載荷 | 控制手柄 | |
| 行程 | ||
| 氣壓 | ||
| 提升速度 | ||
| 耗氣量 | ||
| 重量 | ||
東星氣動平衡器控制手柄
2015-01-09 09:57:24瀏覽： 3124次
產品特點：
東星氣動平衡器控制手柄，是韓國DONGSUNG氣動平衡器配件，原廠生產，可同時實現停止、懸浮功能。可提供壓縮空氣到氣缸，或者分配空氣到設備。
東星氣動平衡器控制手柄功能介紹：
 |

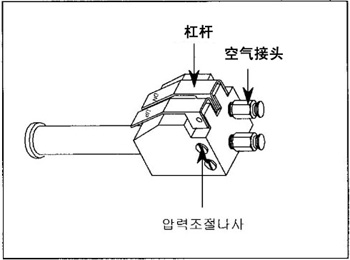

兩個標有“UP”和“DN”的杠桿，來實行上下功能。
“UP”鍵可以向氣缸提供空氣然后提升重物； “DN”鍵釋放氣缸中的空氣，然后工件就可以依靠自身重力下降。 SP-CON針可以調整空氣量，這樣就能防止空氣壓力過大或物體重量輕而導致的起吊震動跳躍現象
|

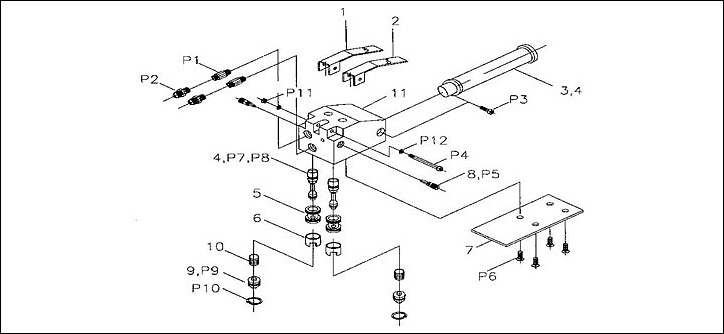

DONGSUNG氣動平衡器控制手柄總成：
| 序號 | 參考號 | 描述 | 規格 | 數量 | 序號 | 參考號 | 描述 | 規格 | 數量 |
| 1 | CH-P01 | RH-桿 | SCP-1 | 1 | P1 | CH-BP01 | 一觸式接頭 | 1/4”*M10 | 2 |
| 2 | CH-P02 | LH-桿 | SCP-1 | 1 | P2 | CH-BP02 | 件頭 | 1/4”*M10 | 2 |
| 3 | CH-P03 | 手握桿 | AL60 | 1 | P3 | CH-BP03 | 六角螺栓 | M6*15 | 4 |
| 4 | CH-P04 | 鉗扼 | SA401 | 1 | P4 | CH-BP04 | 六角螺栓 | M5*45 | 1 |
| 5 | CH-P05 | 密封 | SUS304 | 2 | P5 | CH-BP05 | O型圈 | IBP5 | 2 |
| 6 | CH-P06 | 導軌 | SUS304 | 2 | P6 | CH-BP06 | 六角螺栓 | M6*8 | 4 |
| 7 | CH-P07 | 手支架 | SS400 | 1 | P7 | CH-BP07 | O型圈 | IBP8 | 2 |
| 8 | CH-P08 | SP-CON針 | SUS304 | 2 | P8 | CH-BP08 | O型圈 | IBP6 | 2 |
| 9 | CH-P09 | 空氣插頭 | AL60 | 2 | P9 | CH-BP09 | O型圈 | IBP12 | 2 |
| 10 | CH-P10 | 彈簧 | SUS304 | 2 | P10 | CH-BP10 | – | BRTW16 | 2 |
| 11 | CH-P11 | 主體 | AL60 | 1 | P11 | CH-BP11 | 尼龍螺母 | M5 | 1 |
|
– |
– |
– |
– |
– |
P12 | CH-BP12 | 平墊圈 | M3 | 2 |

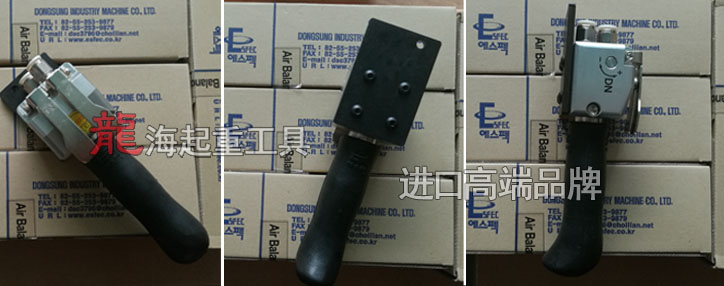

實物圖片：
